借Polar IOTS一道困难挑战题简单入门蓝牙流量分析

refer：
https://bbs.kanxue.com/thread-290292.htm

https://www.cnblogs.com/iini/p/8969828.html

前言

前段时间光荣获得与中原工学院Drops攻防实验室交流的机会，打算分享一道IOT方面的知识，冥思苦想讲什么好的时候，这道题如同惊蛰的雷声夜幕的闪电一般进入了我的脑海，于是打算借助这道题抛砖引玉一下，分享下本人对IOT考题（目前我接触的）对蓝牙流量的一点分析思路，同时也涉及了一点点的小程序逆向。

蓝牙流量介绍

蓝牙（重点是 BLE）就是一种短距离无线通信协议，通过广播发现设备，再建立连接，通过“读写属性”的方式传数据。

蓝牙的来历

“蓝牙”（Bluetooth）一词取自一千多年前丹麦国王哈拉尔的名字Harald Bluetooth。传说这位国王特别喜欢吃蓝莓，吃到牙齿都变成蓝色了，因而当时的欧洲人民称这位国王的牙齿为蓝牙。

1998年爱立信联合5家厂商联合宣布一种短距离无线通信新技术。由于是这几家大公司一起合作制定的技术，与哈拉尔统一挪威与丹麦的经历类似，所以这项新技术便以“蓝牙”命名。

蓝牙和BLE

蓝牙通常是指在两个电子设备之间无线传输数据的技术。

随着物联网的发展，经典蓝牙太“重”，它在小型终端设备中的实施将占用更多的电量和系统资源。

因此，蓝牙4.0标准引入了低功耗蓝牙（Bluetooth Low Energy，BLE），这个蓝牙技术是专门针对系统资源、电量有限的智能设备的。

BLE具有极其省电，连接速度快的特点，在日常生活里汽车的无钥匙进入、智能手表、智能灯泡、智能门锁、体脂秤、Apple AirTag等等很多很多都是使用BLE进行通信的。

BLE 就是一种“省电版蓝牙”，适合设备间频繁但数据量很小的通信。而且它的协议也更加简单。

蓝牙通信流程（了解即可）

从机 (Peripheral)： 处于**广播状态 (Advertising)**。它会不断向空气中发送 ADV_IND（通用广播数据包），大喊：“我叫小米手环，我的 MAC 地址是 XX:XX，谁来连我！”

主机 (Central)： 处于**扫描状态 (Scanning)**。手机默默监听空气中的广播包。

第一步：从机发送广播，主机进行扫描

比如，从机会不断发类似这样的信息：

我在这里
我的设备名是 xxx
我的 MAC 地址是 xx:xx:xx:xx:xx:xx
我可能提供某些服务 UUID
你可以来连接我

这一步叫 Advertising，也就是广播。

广播包里可能包含：

设备地址
设备名称
厂商数据 Manufacturer Data
服务 UUID
广播类型
信号强度 RSSI

比如你在手机蓝牙列表里看到一个设备名，本质上就是手机扫描到了它的广播。

在流量分析里，广播很重要，因为有些 CTF 或 IoT 设备会直接把关键信息放在广播里，比如：

flag
token
设备序列号
加密参数
自定义厂商数据

所以分析 BLE 流量时，第一步往往不是看连接数据，而是先看广播包里有没有有价值的信息。

流程是：

外设：我在这，我叫 SmartLock
手机：我扫描到了 SmartLock
手机：我要不要连接它？

扫描分两种理解：

第一种是被动扫描。手机只是听广播，不主动问更多信息。

第二种是主动扫描。手机听到广播后，还会发一个 Scan Request，设备再回一个 Scan Response。Scan Response 里面可能有更多数据，比如完整设备名、更多 UUID、厂商字段等。

所以抓 BLE 广播时，不只要看 Advertising Packet，也要注意 Scan Response。

三、建立连接 Connect：手机说“我要和你单独通信”

如果手机决定连接某个 BLE 设备，它会发起连接请求。

这一步可以理解成：

手机：我要连接你
设备：可以
双方：之后我们换到数据信道通信

连接建立之后，设备就不再只是广播了，而是和手机之间进入一对一通信。

连接请求里会包含一些重要参数，比如：

连接间隔
跳频参数
访问地址 Access Address
CRC 初始化值
信道映射

信道是什么？

BLE 使用 40 个物理信道。

其中：

3 个广播信道
37 个数据信道

广播信道是固定的：

37
38
39

注意这里的 37、38、39 是 BLE 的信道编号，不是“37 个数据信道”的意思。

广播阶段，设备会在这 3 个固定广播信道上发包。所以 sniffer 很容易监听广播，因为只要盯住这几个固定信道，就能看到附近设备的广播。

但是建立连接之后，双方会进入 37 个数据信道，并且不断跳频。

也就是说，数据通信不是一直在一个频点上发，而是类似这样：

第 1 个包：数据信道 12
第 2 个包：数据信道 25
第 3 个包：数据信道 3
第 4 个包：数据信道 31
...

这个过程叫 frequency hopping，跳频。

所以：

广播容易抓：因为广播信道固定
连接数据难抓：因为数据信道会跳频

如果 sniffer 没有抓到连接建立过程，就可能不知道后续怎么跟跳，也就抓不完整连接数据。

这也是为什么空口抓 BLE 时，经常强调：

要从广播阶段就开始抓
最好抓到 CONNECT_REQ / CONNECT_IND

因为连接请求里包含后续跟踪连接所需的信息。

当然，题目给我们的数据包一般就是GATT这一层抓出来的，我们不需要考虑这么多。因为这一层是蓝牙底层芯片与我们手机/电脑等通信的流量，这些地方都是蓝牙底层已经封装好的内容

现在再来介绍一下蓝牙的通信方式

我们捕获的数据包，大概分为以下两种：
1、广播包

关键点：

• 固定在 3 个广播信道（37/38/39）
• Advertising Data 是 TLV 结构（Type-Length-Value）

常见内容（TLV）：

• Flags（设备能力）
• Complete Local Name（设备名）
• Service UUID（提供的服务）
• Manufacturer Data（厂商自定义数据，CTF里常藏信息）****

2、连接后的数据包

Data PDU
└── L2CAP
└── ATT ← 你现在主要看到的
└── GATT（语义）

我们主要会看到ATT

ATT 很简单，就是“操作码 + 参数”：

[ Opcode ]
[ Parameters（Handle / Value 等） ]

常见 Opcode：

• 0x02 → Exchange MTU Request
• 0x0A → Read Request
• 0x0B → Read Response
• 0x12 → Write Request
• 0x13 → Write Response
• 0x1B → Notification

例子：

Write Request
Opcode: 0x12
Handle: 0x002a
Value:  01 02 03 04

含义：往 handle 0x002a 写入数据

后面会结合具体流量包具体分析

蓝牙通信捕获

这里只是简单介绍

目前主要是HCI捕获和空口捕获

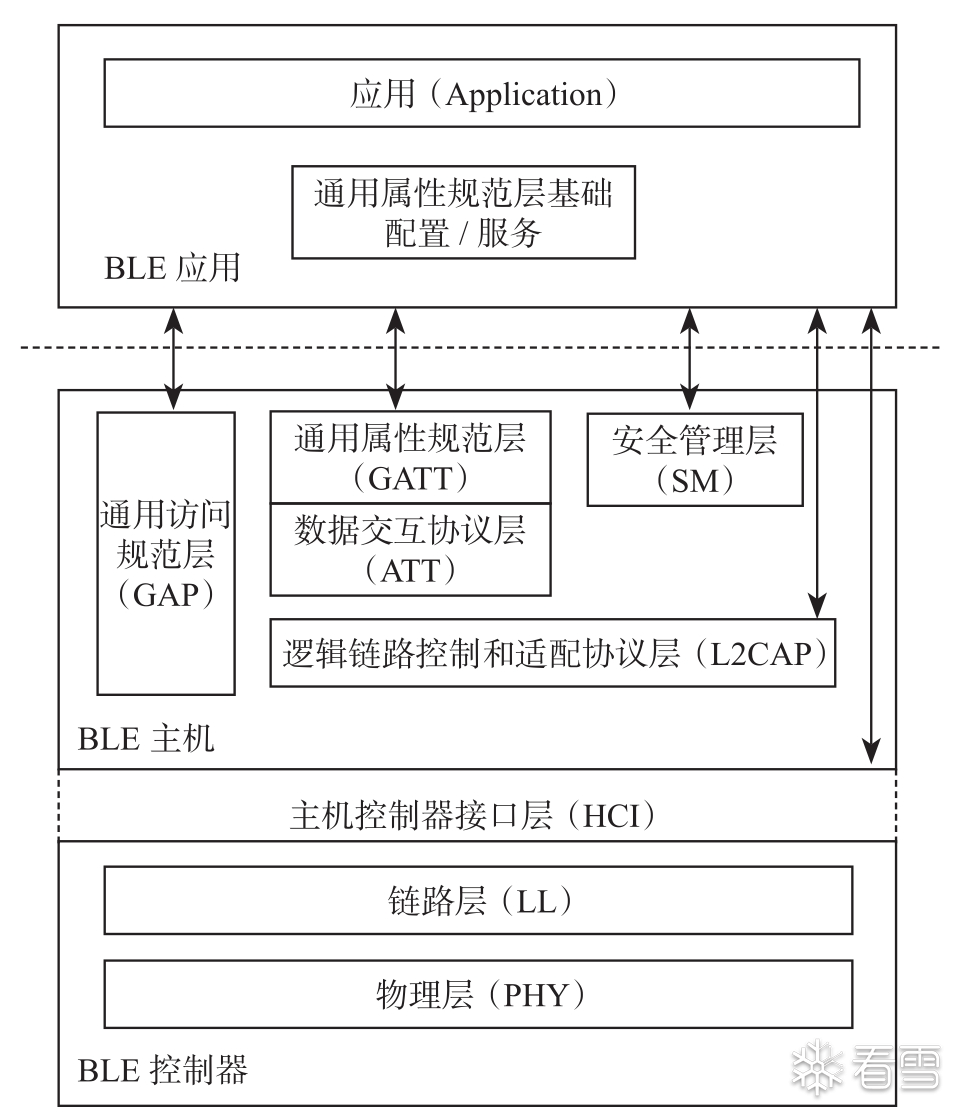

我们可以看一下下图。BLE主机就是手机/电脑等，BLE应用就是手环之类的这些东西

上图是蓝牙涉及的一些协议栈

总结下来其实是这样的：

应用 / GATT
   ↓
ATT
   ↓
L2CAP
   ↓
HCI（主机 ↔ 控制器）
   ↓
Link Layer（LL）      ← 空口抓包从这里开始
   ↓
PHY（物理层）        ← 无线信号本体

L2CAP也是一个协议，简单记忆就是：

ATT = “我要干嘛”（读/写）
L2CAP = “帮你打包并标记是哪种协议”
LL = “负责真的发出去”

由于我们的HCI抓包和空口抓包位置不一样，二者捕获的内容也不一样

HCI 抓包 = 主机内部视角（软件层）
空口抓包 = 无线实际传输（底层物理）

主机（操作系统）和控制器（蓝牙芯片）通常是由不同的厂商制造的（比如系统是谷歌的 Android，芯片是高通或博通的）。为了让它们能顺畅沟通，蓝牙技术联盟（SIG）定义了一个标准接口，这就是 HCI。所谓“HCI 抓包”，实际上就是监听并记录了 Host 和 Controller 之间的所有通信日志

在HCI抓包，一般都是ATT这里的东西。前文介绍的底层的信道跳频什么的概念都不需要掌握了，我们拿到的就是底层处理后的内容。

关于相关的捕获方式，可以参考这位的博客：BLE 蓝牙协议：抓包实战 (HCI + 空口)-IoT安全-看雪安全社区｜专业技术交流与安全研究论坛

空口抓包因为涉及到跳频，一般需要购买专业设备，这里演示就用安卓端HCI抓包的方式来演示

因为安卓本身支持HCI信息收集日志，因此我们用安卓机来做测试（需要ROOT）

对于后续的分析工作，也有一些工具可以使用，比如Frontline等，但是这里还是选择比较熟悉的wireshark

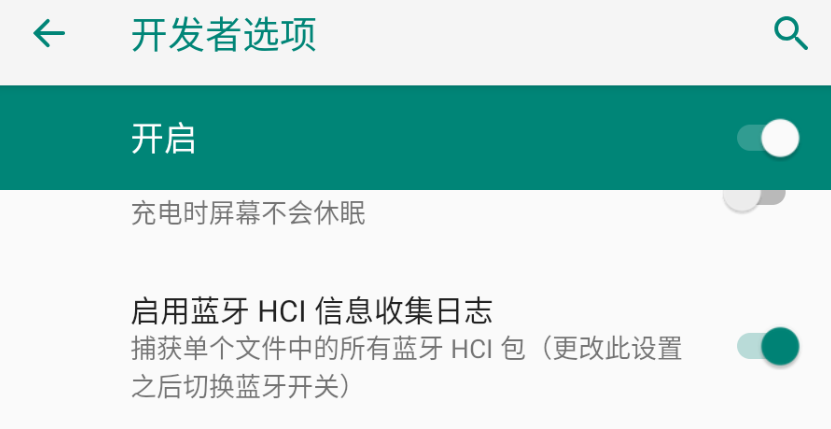

首先打开此选项

由于手头没有root机，只能给出操作步骤而无法给出截图：

1. 用测试机（已root），“开发者选项”中，找到并开启 “启用蓝牙 HCI 信息收集日志”
2. 非常重要： 开启该选项后，必须关闭并重新打开一次手机蓝牙，日志才会开始记录。
3. App进行操作，操作完成后数据包会写入/data/misc/bluetooth/logs目录中

adb shell
su
cd /data/misc/bluetooth/logs
ls
cp btsnoop_hci_xxx /sdcard/

adb pull /sdcard/btsnoop_hci_xxx .

导出后，拖入wireshark就可以进行BLE通信的分析了。

Tips：在有些案例里，可以到看到日志路径是这个 /sdcard/btsnoop_hci.log，我抓包就比较疑惑，问了AI才知道，/sdcard/btsnoop_hci.log是较老的安卓系统(Android 7 及以前)的路径，/data/misc/bluetooth/logs/btsnoop_hci.log是较新的安卓系统(Android 8 及以后，一直到现在的 Android 14/15)，这是 Google 官方现在的标准存放路径。

Linux侧的HCI抓包比较简单

使用工具btmon即可，可以参考这个blog：蓝牙应用-两种抓日志的方式：btmon/hcidump（BlueZ）-CSDN博客

蓝牙协议简单分析

本地方部分复制的是：蓝牙流量分析 – Haslet‘s Blog

蓝牙协议格式与字段含义

wireshark过滤技巧

属性协议层（ATT）：位于 L2CAP 之上，是主机层中负责定义数据读写命令的核心协议。

接下来介绍一些ATT层的过滤语句：

1️⃣ 只看 ATT

btatt

---

2️⃣ 看写操作（最常用）

btatt.opcode == 0x12   // Write Request
btatt.opcode == 0x52   // Write Command（无响应）

---

3️⃣ 看读操作

btatt.opcode == 0x0a   // Read Request
btatt.opcode == 0x0b   // Read Response

---

4️⃣ 看通知 / 指示

btatt.opcode == 0x1b   // Handle Value Notification
btatt.opcode == 0x1d   // Indication

👉 如果你在调 BLE 通信问题，这两个最关键

---

5️⃣ 按句柄过滤（定位某个特征值）

btatt.handle == 0x0025

不要一包一包看，要按“事务”看。

先定位：

btle

看：

• Access Address
• Connection Event

👉 确保你分析的是正确设备

---

2️⃣ 找服务发现过程

典型流程：

Exchange MTU
Read By Group Type
Read By Type

👉 Wireshark里看：

• Service UUID
• Characteristic UUID
• Handle 范围

💡 技巧：

• 记住关键 handle（后面分析会用）

---

3️⃣ 找关键特征值（Characteristic）

你需要关注：

• Value Handle
• Properties（Read/Write/Notify）

Wireshark会显示：

Characteristic Declaration
Characteristic Value

👉 Value handle 才是真正读写的对象

---

4️⃣ 跟踪一次完整交互（重点）

比如写操作：

Write Request  →  Write Response

或：

Write Command（没有 Response）

👉 判断问题：

现象	可能原因
没 Response	用的是 Write Command
Error Response	权限 / handle 错
无后续通知	设备没启 notify

---

5️⃣ 通知流分析（最常见问题）

看：

Notification

重点：

• 是否连续
• 是否丢包
• 数据是否异常

👉 技巧：
右键 → Follow → BLE ATT Stream

ATT payload 是原始字节，需要你自己解码：

btatt.value

👉 方法：

• 用 Wireshark 自定义 dissector（进阶）
• 或手动解析 HEX

btle.sn
btle.nesn

👉 如果异常：

• 信号差
• 干扰
• 距离远

---

4️⃣ 判断是否开启 Notify

必须看到：

Write Request → Client Characteristic Configuration Descriptor (CCCD)

值：

• 0x0001 → Notify
• 0x0002 → Indicate

👉 没这一步，设备不会发通知

HCI（Host Controller Interface）

用于主机（如 PC）与蓝牙芯片之间通信。

• 字段举例：
  • Event Code：标识是哪种类型的事件（如连接、断开等）
  • Parameter Total Length：后续数据长度
  • Subevent Code：用于 BLE 中的特定事件类型
  • Bluetooth Device Address：蓝牙 MAC 地址

Wireshark 过滤器示例：bthci_evt

---

L2CAP（Logical Link Control and Adaptation Protocol）

处理数据分段、重组，提供上层协议的传输通道。

• 字段举例：

  • Length：有效负载长度

  • Channel ID (CID)
        ：标识所承载协议类型（如 ATT、RFCOMM）

        - 0x0004：ATT
        - 0x0003：RFCOMM

      - `Payload`：实际数据内容

    过滤器：`btl2cap`

    ------

    ### RFCOMM（Radio Frequency Communication）

    串口仿真协议，类似于串口数据传输，常用于简单数据通信或 OBEX 文件传输。

    - 字段举例：
      - `Address`：信道标识（DLCI）
      - `Control`：帧类型（如 UIH，数据帧）
      - `Length`：负载长度
      - `Information`：用户数据内容（例如 OBEX、ZIP）

    过滤器：`rfcomm`

    ------

    ### OBEX（Object Exchange）

    在蓝牙中用于文件发送（如 ZIP、图像、联系人等），使用在 RFCOMM 之上。

    - 字段举例：
      - `Opcode`：操作类型（如 Connect、Put、Get）
      - `Headers`：文件信息（如名称、长度、类型）
      - `Body` / `End-of-Body`：包含实际文件二进制数据

    过滤器：`btobex`

    ## 蓝牙协议的常见差异

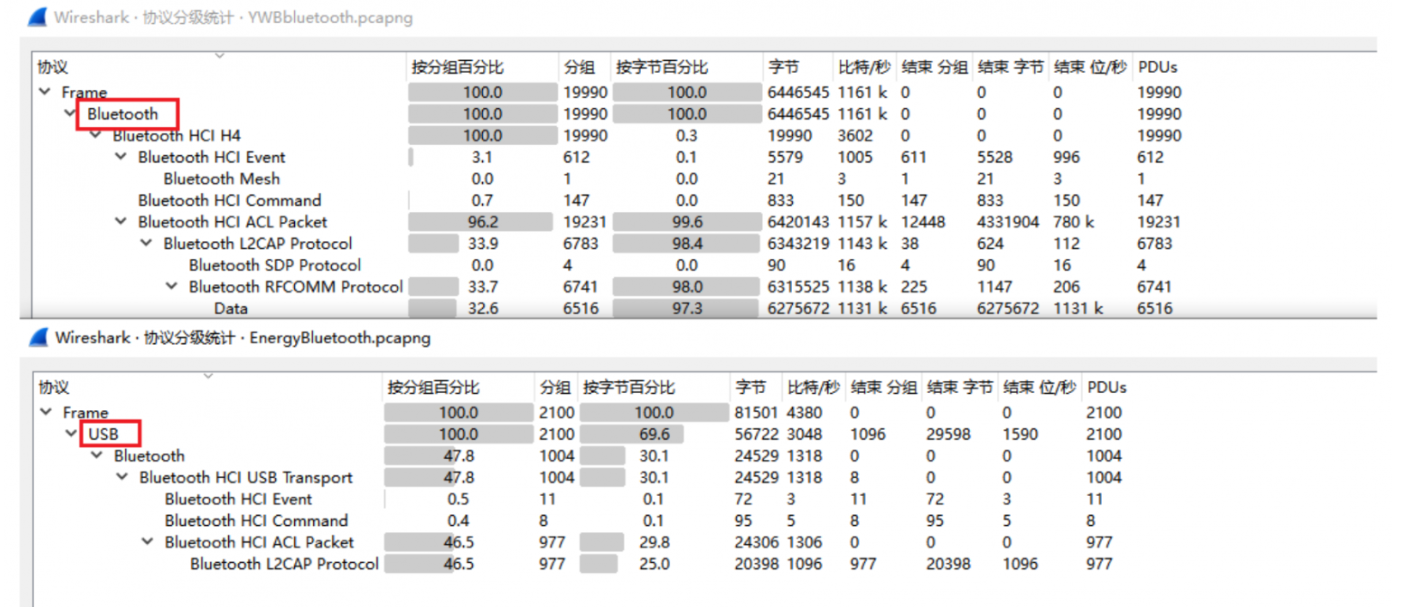

    ![image-20260502163027751](image-20260502163027751.png)

    如上图所示，使用蓝牙协议的数据包在数据链路层上可能使用的是蓝牙协议封装，也可能使用的是USB协议封装。

    # 例题

    ## 御网杯_Bluetooth

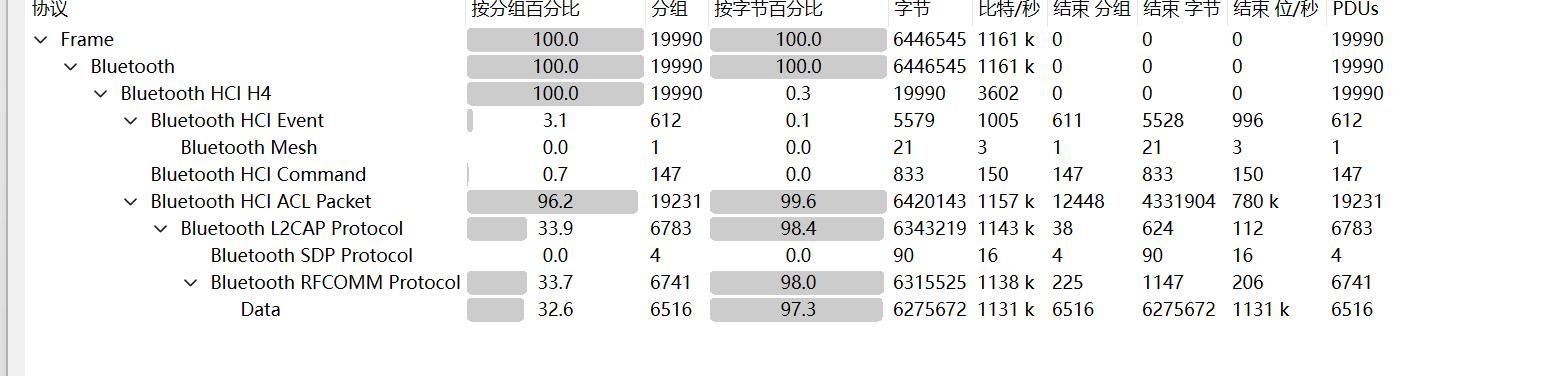

    ![image-20260502164401340](image-20260502164401340.png)

    通过这个图就看出来这不是BLE，因为没有ATT等协议特征

    看到RFCOMM，这是蓝牙串口协议，这时候传输的HEX就是RAW文件，我们可以直接搜搜特征值看能不能定位关键数据

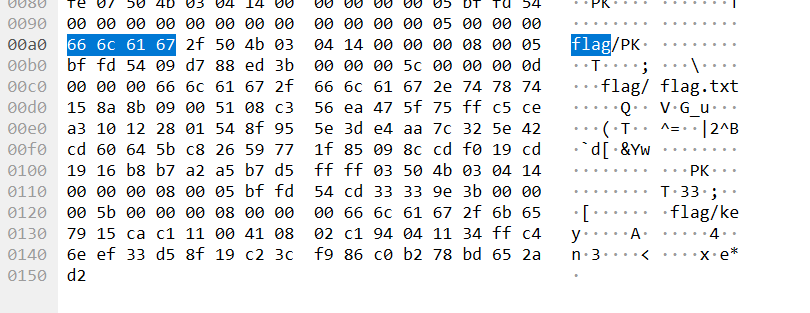

    ![image-20260502164825205](image-20260502164825205.png)

    搜索flag得到关键数据

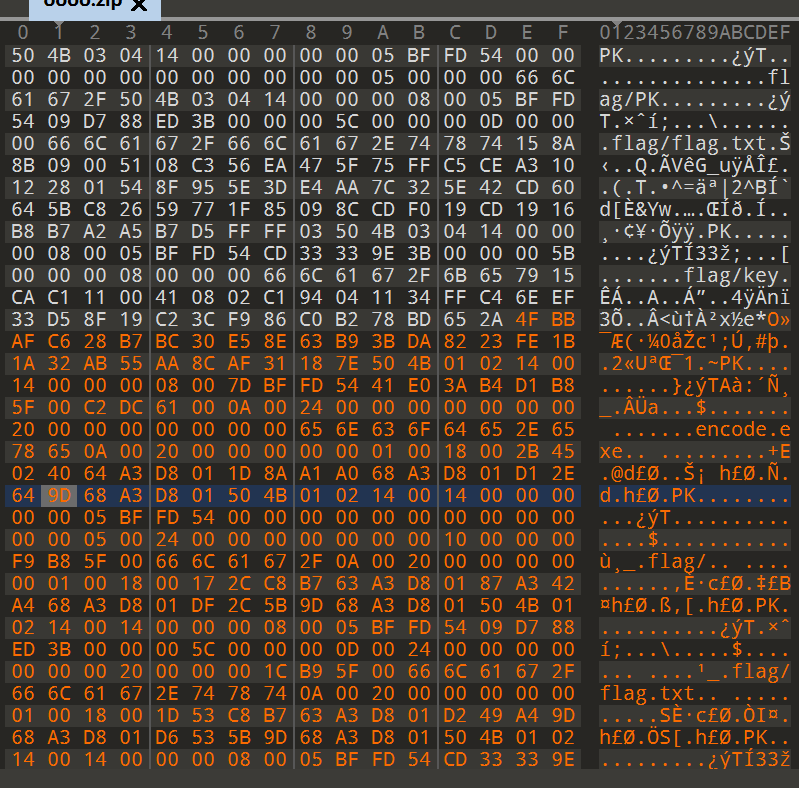

    提取出来压缩包：
    ![image-20260502170816505](image-20260502170816505.png)

    是两个hex文本

    10进制转16进制得到：

    flag.txt：87e65d263419ec45aec93e8a2e1d386b31fb804e0f02366df44dbe86a8a7c462d

    key：28f8bdbc16de4850e05579acf33c8aa08ac3d9e6e3822b8c3081c04700eb25b88a08eb457550

    exp：

    ```python
    flag = "4e94dcdb6de87e65d263419ec45aec93e8a2e1d386b31fb804e0f02366df44dbe86a8a7c462d"
    key = "28f8bdbc16de4850e05579acf33c8aa08ac3d9e6e3822b8c3081c04700eb25b88a08eb457550"
    ciphertext_bytes = bytes.fromhex(flag)
    key_bytes = bytes.fromhex(key)
    decrypted_bytes = bytes([c ^ k for c, k in zip(ciphertext_bytes, key_bytes)])
    print(decrypted_bytes.decode(errors="ignore"))


Polar IOT_小程序开锁

题目描述：

警方在一次代号为“雷霆”的行动中，突袭了网络犯罪团伙“暗影”的据点。在现场，技术侦查人员发现嫌疑人使用了一款名为 X-Lock Pro 的高端智能门锁保护核心机房。

嫌疑人已被控制，但他拒绝交出开锁密码。取证专家从他的手机中提取到了控制门锁的微信小程序安装包，并在现场通过无线电嗅探设备，成功录制了一段嫌疑人开锁时的蓝牙通信流量。

情报显示，这款门锁采用了“双因子动态验证”机制，核心算法被开发者刻意隐藏。

ecure_lock_v2.0.wxapkg (小程序包)
ble_sniff_log.pcapng (蓝牙流量包)
solve_unpacker.js(解包工具)

flag=MD5{门锁下发的随机挑战码+门锁密文核心+小程序加密逻辑文件名字全称}

打开流量包，我们只聚焦于ATT写入读取数据的包，这里应该和key等的传输有关

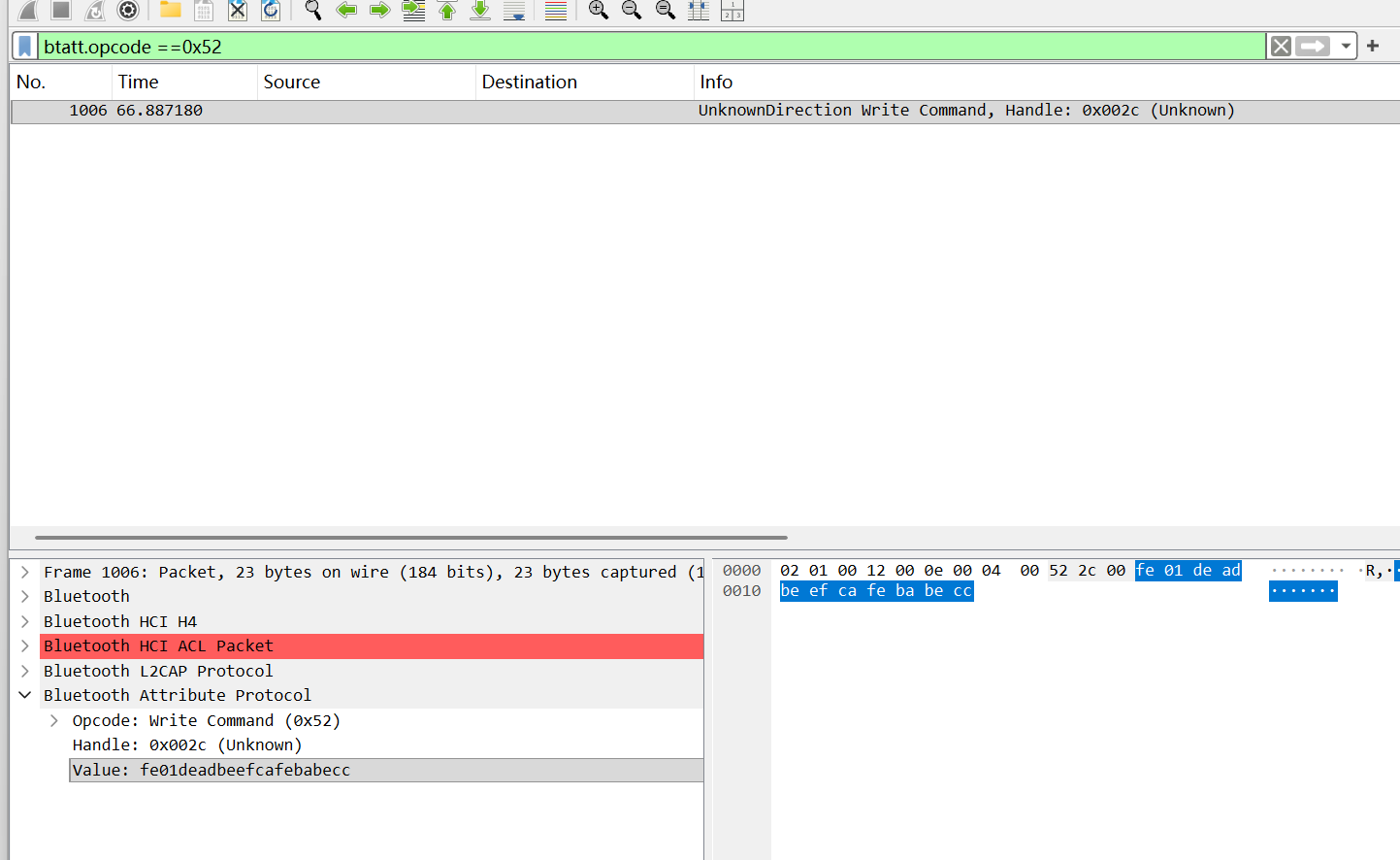

这里找0x52前文已经提及是一个Write Command的包

看这里向handle 0x2c00写入了数据，因此追踪此句柄，发现也就这一个地方运用到了这个句柄

这个包数据是0xdeadbeef什么的，因此也特别需要注意

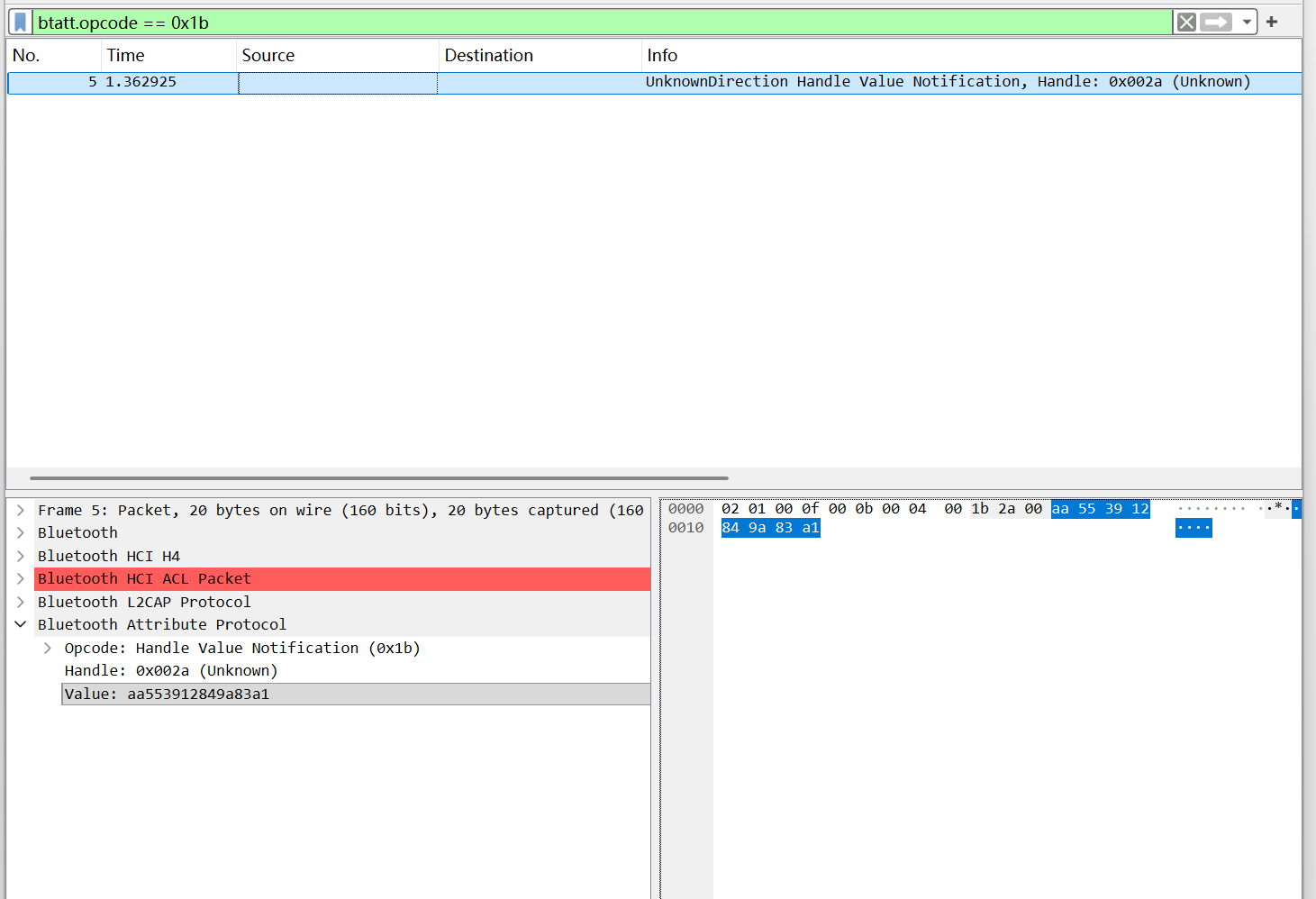

接下来我们再来看通知，看看门锁发了什么消息

估计这个就是门锁下发的随机挑战码，那上面的就是开锁数据包无疑。所以数据包传输的应该就是开锁密码：deadbeefcafebabe

挑战码：aa553912849a83a1

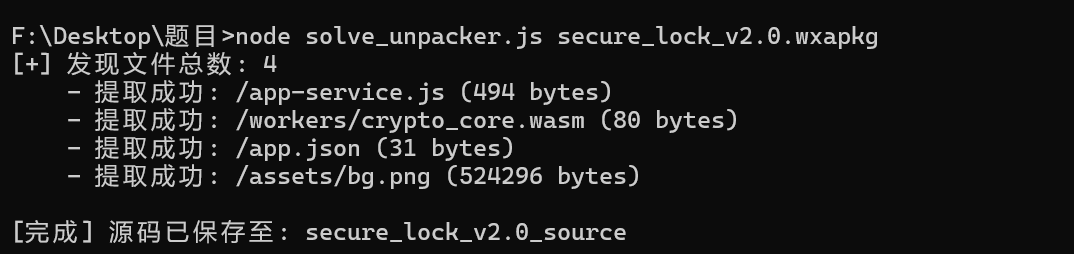

接下来我们解包小程序

题目给的js算法也比较简单：

校验文件头：检查开头特定的“魔数”（0xBE 和 0xED），确认是目标格式。

解析索引表：读取文件总数，然后循环读取每个子文件的信息，最关键的是获取每个文件的**起始位置（偏移量 offset）**和**字节大小（size）**。

精准切割：根据索引表提供的 offset 和 size，从原始大文件中把每个小文件的数据块精准“切”下来，并按对应路径保存到硬盘。

然后进入小程序目录

查看主要js文件，有一行WXWebAssembly.instantiate("/workers/crypto_core.wasm")说明用了wasm里面的加密方式

ghidra发现里面没什么逻辑。那这个文件名就是flag要的核心无疑了。

查看官方WP才知道，我们开锁密码是大写！

最终需要提交flag的原始值：aa553912849aDEADBEEFCAFEBABEcrypto_core.wasm

md5即可。最终结果:flag{2f120fdff1a5c165a8d6500117f285e1}
